四川戶外大型LED屏模組故障維修方法

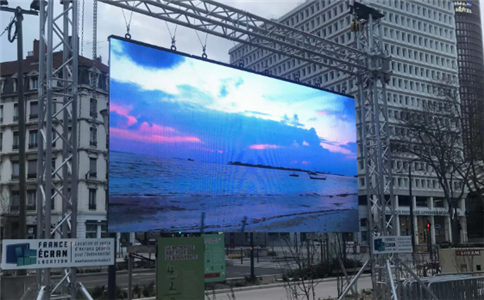

四川戶外LED屏
四川戶外LED屏在使用的過程中,難免會出現壞燈、局部黑屏等想象,一般是由于LED顯示屏模組上面出現了問題,以下是常見的5類戶外LED顯示屏模組故障及解決辦法
1、LED顯示屏組連續不亮或有異常
這種現象通常會導致LED顯示屏大面積黑屏現象
解決辦法:檢查信號方向第一塊不正常模組的排線和電源線是否接觸良好,如模組無LED顯示屏亮,則表明無電源輸入,請檢查電源部分(可用萬用表檢查),如出現花色(有色彩混亂的亮點)則表明模組無信號輸入,請檢查第一塊不正常模組的排線的輸入端是否接觸緊密,可多次拔插測試,如問題依舊可以調換新的排線。
2、LED顯示屏壞點維護(失控點)
經過單燈檢測確認為L(zhǎng)ED損壞,則根據實際需求,選擇性采用下列維護方法。
正面維護:用對應型號的螺絲刀從正面將固定面罩螺絲去除掉(注留好意保螺絲),取下面罩,進行換燈(請按照下面換燈方法換燈),換燈和膠體密封結束后,將原面罩復原,上緊螺絲(上螺絲時請注意不要壓住燈),最后如有膠體殘留在LED顯示屏表面請細心清除膠體。
背面維護:用對應型號的螺絲刀從背面將螺絲去除掉(注留好意保螺絲),拔掉信號排線,為安全請不要拔掉電源連接線,以防止意外,小心將模組從鈑金孔中取出,移到箱體背面,然后依照正面維護方法對單個模組進行維護換燈(請按照下面換燈方法換燈)或者檢修其它。
3、單燈不亮問題檢測方法
會導致死燈現象,播放圖像不完整,不清晰。
用萬用表檢查L(zhǎng)ED顯示屏是否損壞,如果燈壞了就按下面第5項換燈。具體測燈方法:把萬用表打到電阻X1檔,指針式萬用表黑表筆接LED的正極,紅表筆接負極(數字表黑筆接負,紅筆接正),如果LED亮,所測的燈是好的,如果燈不亮,所測的燈是壞的。
4、LED顯示屏單模組不亮
會導致LED顯示屏模組不亮,模組那里出現黑屏
檢查該模組的電源供應是否良好,主要是檢查模組上的電源插座是否有松動。如整塊模組出現顏色混亂或者色彩不一致(但有信號輸入,有正確的畫面)則為信號傳輸排縣接觸不良,重新插拔排線,或者更換測試過的排線。如更換良好的排線仍有同樣問題,請察看PCB板的接口是否出現問題。
5、換燈
將損壞LED顯示屏周?chē)哪z體用尖利工具(如鑷子)去除掉,并使LED針腳清楚的表露在視線中,右手用鑷子夾住LED顯示屏,左手用烙鐵(溫度大約為40度左右,過高溫度將對LED顯示屏造成損傷)接觸焊錫,并做稍許停留(不超過3秒鐘,如超過時間但并不達到拆卸要求,請冷卻后再重新嘗試)將焊錫融化,用鑷子將LED顯示屏去掉。
將符合要求的LED顯示屏燈正確的插入PCB電路板的孔中,(LED燈的長腳為正極,短腳為負極,PCB上“方孔”為L(zhǎng)ED正極針腳插孔,“圓孔”為L(zhǎng)ED的負極針腳插孔),將少許焊錫絲融化,黏合在烙鐵頭上,用鑷子調整好LED顯示屏方向,使其平穩,將焊錫焊于LED和PCB相連處,用相同類型的膠體(PH值=7)密封好LED顯示屏。
